Lenovo Legion Y540 (L17L3PG1) — Lenovo Legion на Оболоні: не вмикається, чорний екран — обрив у ланцюгах живлення відеокарти й згорілий GPU через роки без чистки

Оболонський райондіагностика — 1 деньQuick Master
Lenovo Legion Y540 (L17L3PG1) до ремонту — Lenovo Legion на Оболоні: не вмикається, чорний екран — обрив у ланцюгах живлення відеокарти й згорілий GPU через роки без чистки
Було
Lenovo Legion Y540 (L17L3PG1) після ремонту — Quick Master, Київ
Стало

Фото процесу ремонту

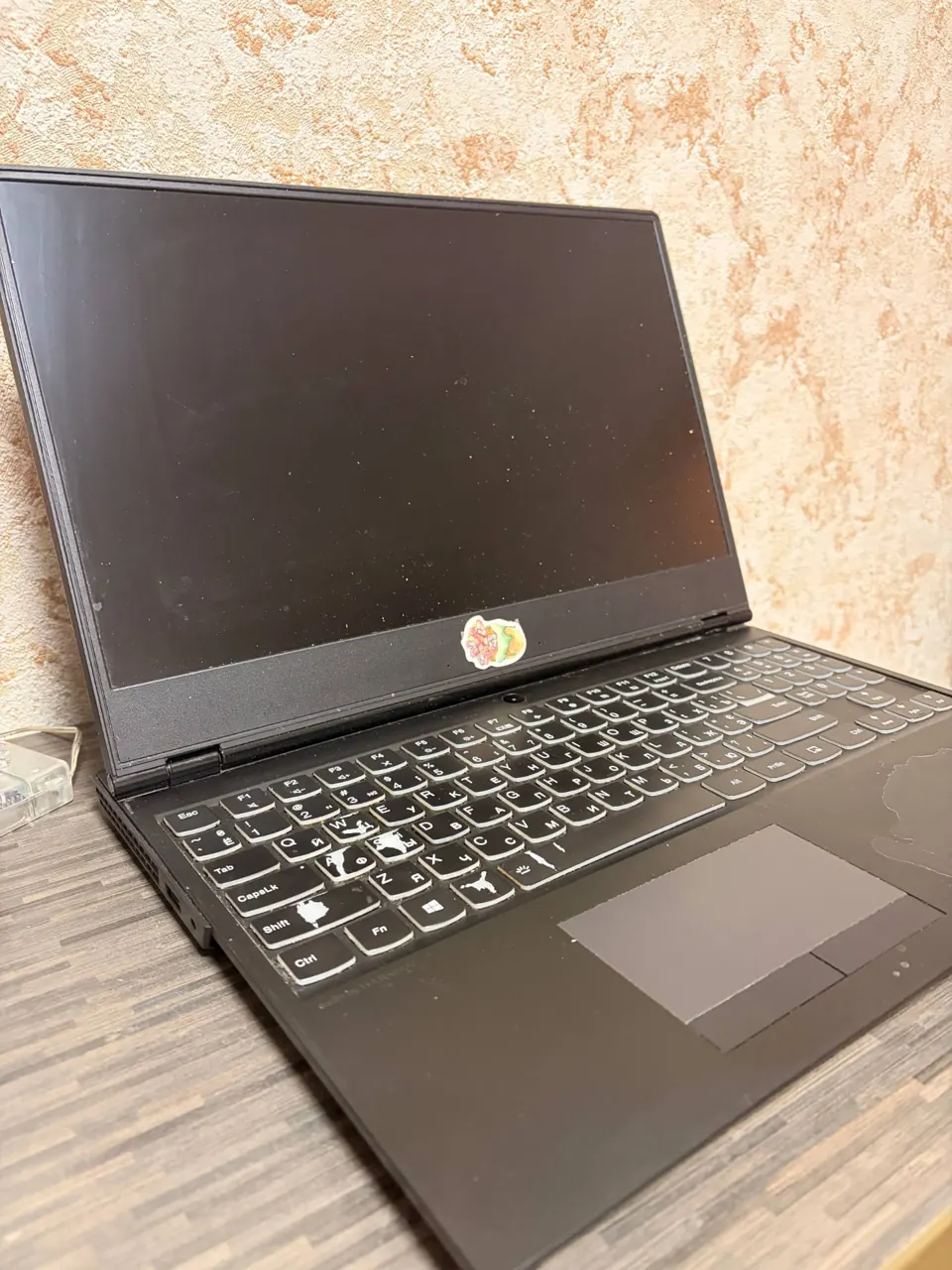

Ноутбук принесли повністю в пилу — чорний екран, не вмикається
Ноутбук принесли повністю в пилу — чорний екран, не вмикається

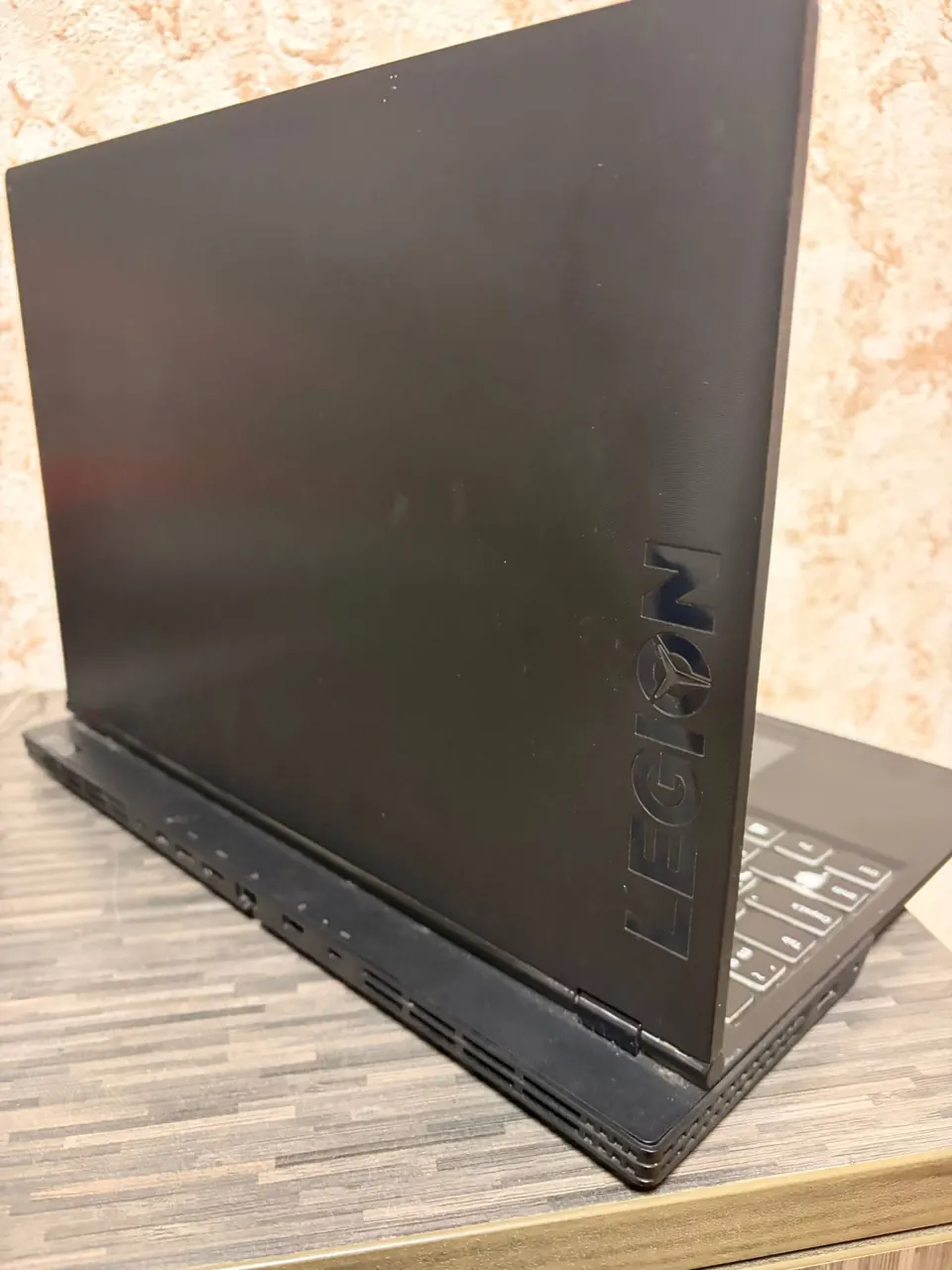

Корпус Lenovo Legion: гральна серія, два кулери, два радіатори
Корпус Lenovo Legion: гральна серія, два кулери, два радіатори

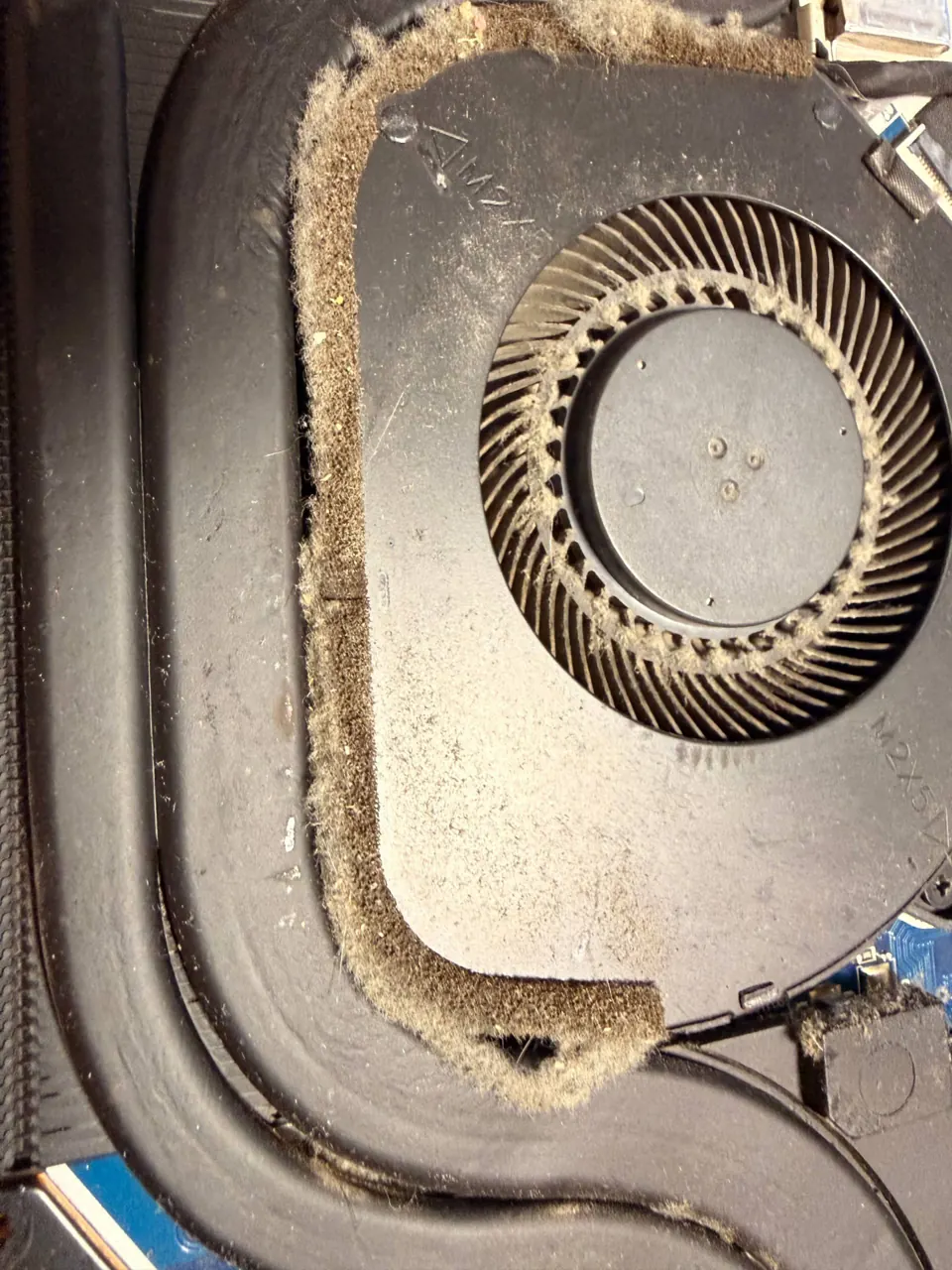

Кулер забитий валиком пилу — повітря фізично не проходило
Кулер забитий валиком пилу — повітря фізично не проходило

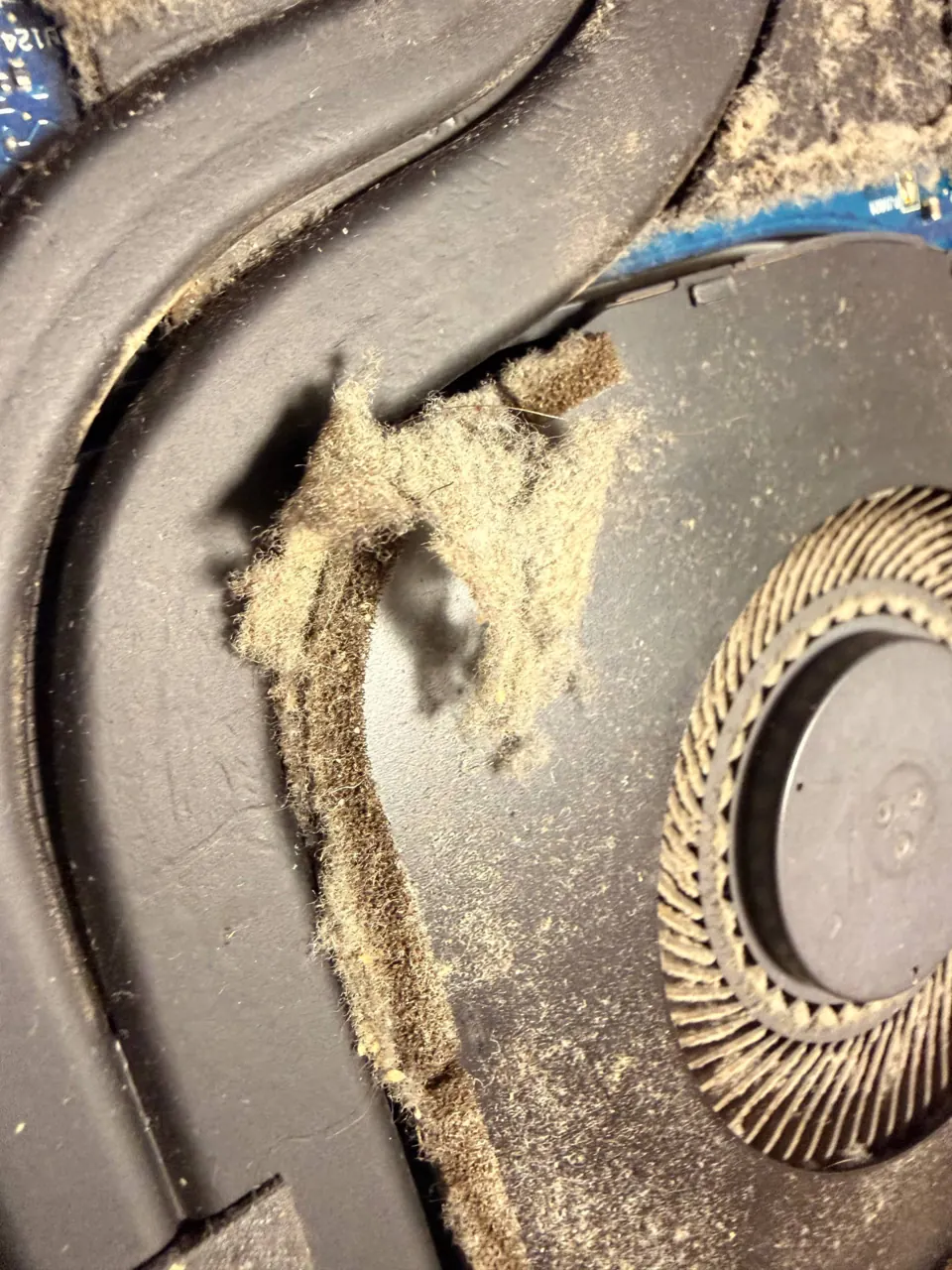

Пил у ребрах радіатора
Пил у ребрах радіатора

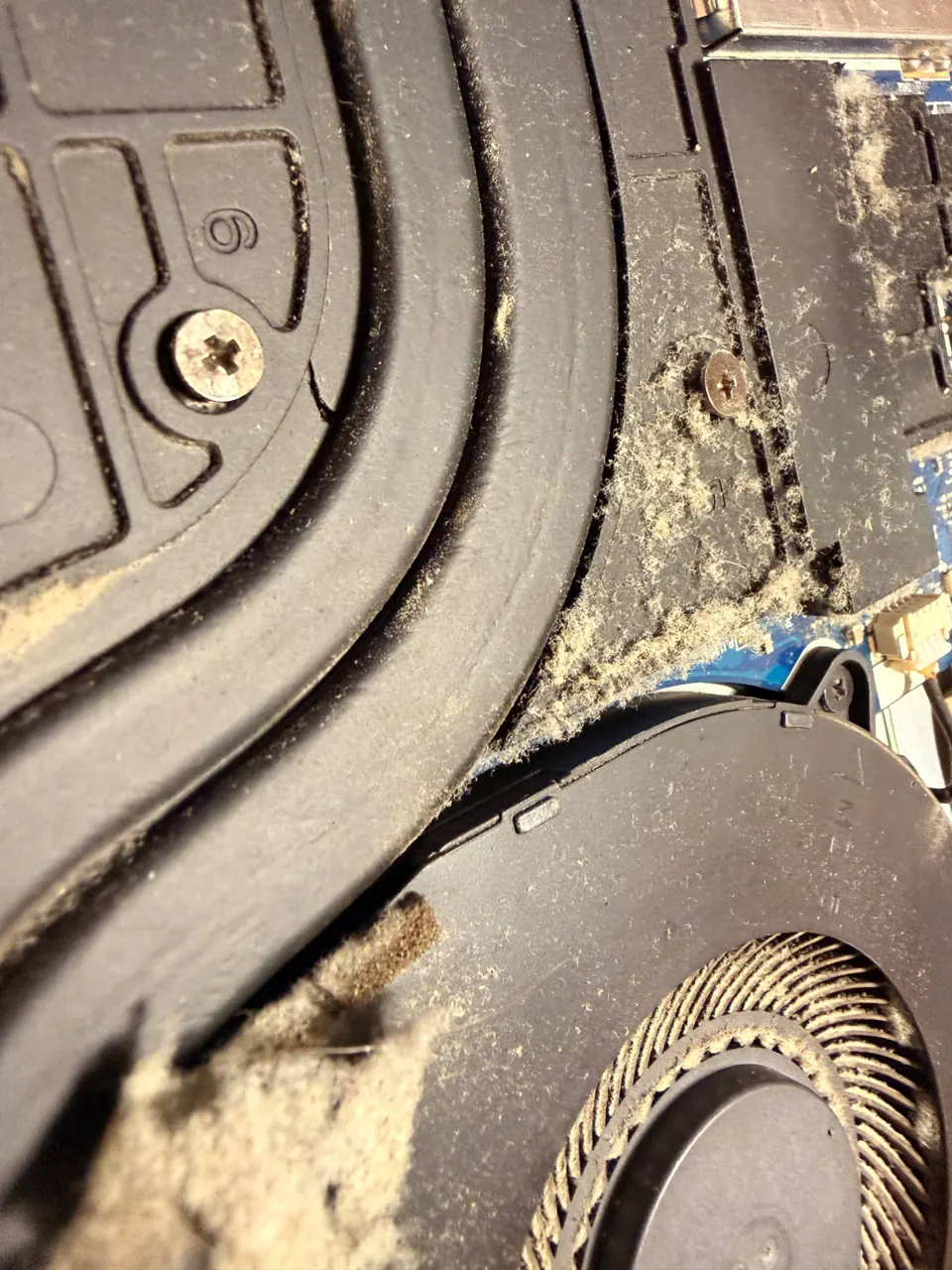

Пил між радіаторами й корпусом
Пил між радіаторами й корпусом

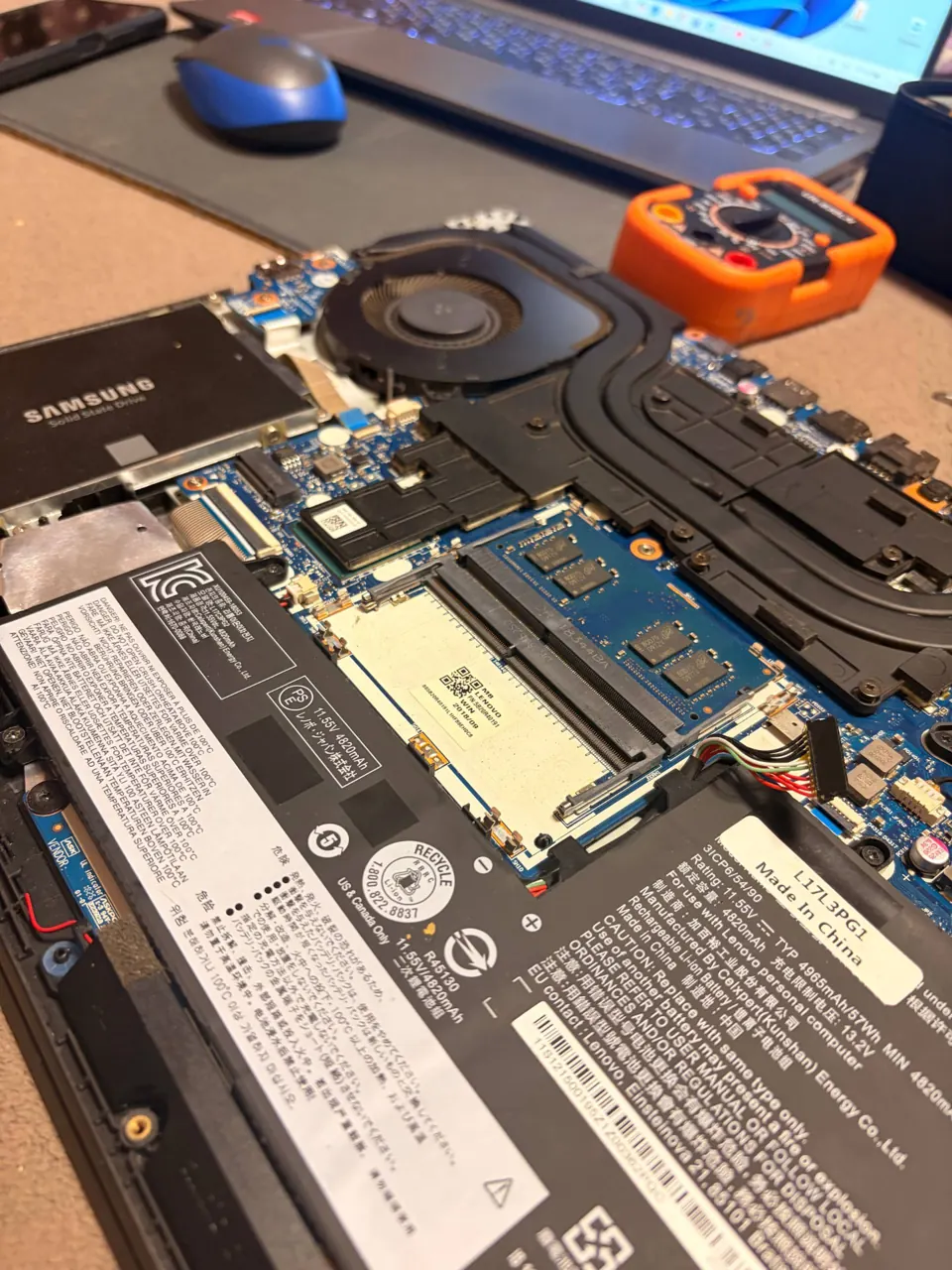

Заміри живлення мультиметром по ланцюгах плати
Заміри живлення мультиметром по ланцюгах плати

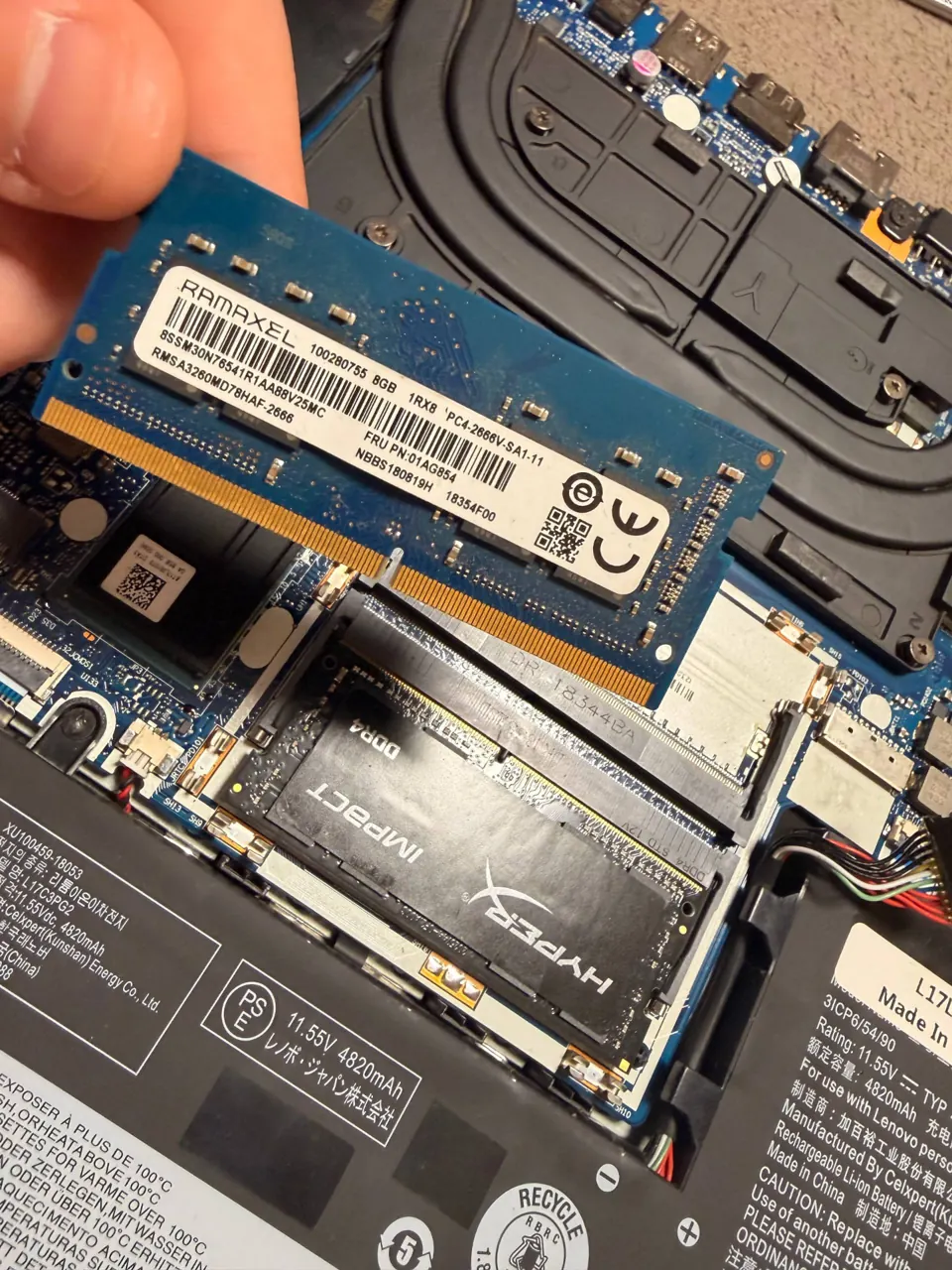

Планка пам'яті Ramaxel 8GB DDR4 — справна
Планка пам'яті Ramaxel 8GB DDR4 — справна

Симптоми

  • ноутбук не вмикається, екран залишається чорним
  • до поломки сильно грівся й шумів під навантаженням
  • кулери гуділи, гаряче повітря майже не йшло з решіток

Діагностика

Що перевірили

  • живлення чергових ланцюгів
  • ланцюги живлення відеокарти
  • стан GPU
  • пам'ять Ramaxel 8GB DDR4
  • SSD Samsung
  • система охолодження й кулери

Що знайшли

  • обрив у ланцюгах живлення відеокарти
  • відеочип вийшов з ладу
  • критичне забруднення системи охолодження пилом

Що зробили

  • Розбирання, фотофіксація стану плати й системи охолодження
  • Візуальний огляд: суцільний шар пилу на радіаторах і кулерах, забиті решітки
  • Перевірка живлення мультиметром по чергових ланцюгах материнської плати
  • Виявлено обрив у ланцюгах живлення відеокарти
  • Перевірка GPU — відеочип вийшов з ладу (згорів)
  • Тест плати без відеокарти, перевірка пам'яті Ramaxel 8GB і SSD Samsung
  • Чистка плати й системи охолодження від пилу
  • Складання дефектної відомості: відеокарта та ланцюги живлення — під заміну

Результат

Діагностика показала: обрив у ланцюгах живлення відеокарти та згорілий відеочип. Обидва вузли — під заміну; власнику передали дефектну відомість із розрахунком. Причина — роки роботи без чистки: кулери й радіатори були повністю забиті пилом, ноутбук постійно перегрівався під навантаженням.

Lenovo Legion привезли з Оболоні: ноутбук не вмикався, чорний екран, а всередині — суцільний пил на платі, кулерах і радіаторах. Заміряли живлення по ланцюгах і знайшли обрив у ланцюгах живлення відеокарти, сам відеочип згорів. Пам'ять Ramaxel 8GB і SSD Samsung виявились справними. Плату й систему охолодження почистили, склали дефектну відомість: відеокарта й ланцюги живлення — під заміну. Головний висновок для власників ігрових ноутбуків: вчасна чистка від пилу й заміна термопасти раз на рік коштують у рази дешевше, ніж ремонт відеокарти.
