Ігровий ноутбук перезавантажується і гріється: ремонт VRM на Razer Blade 15

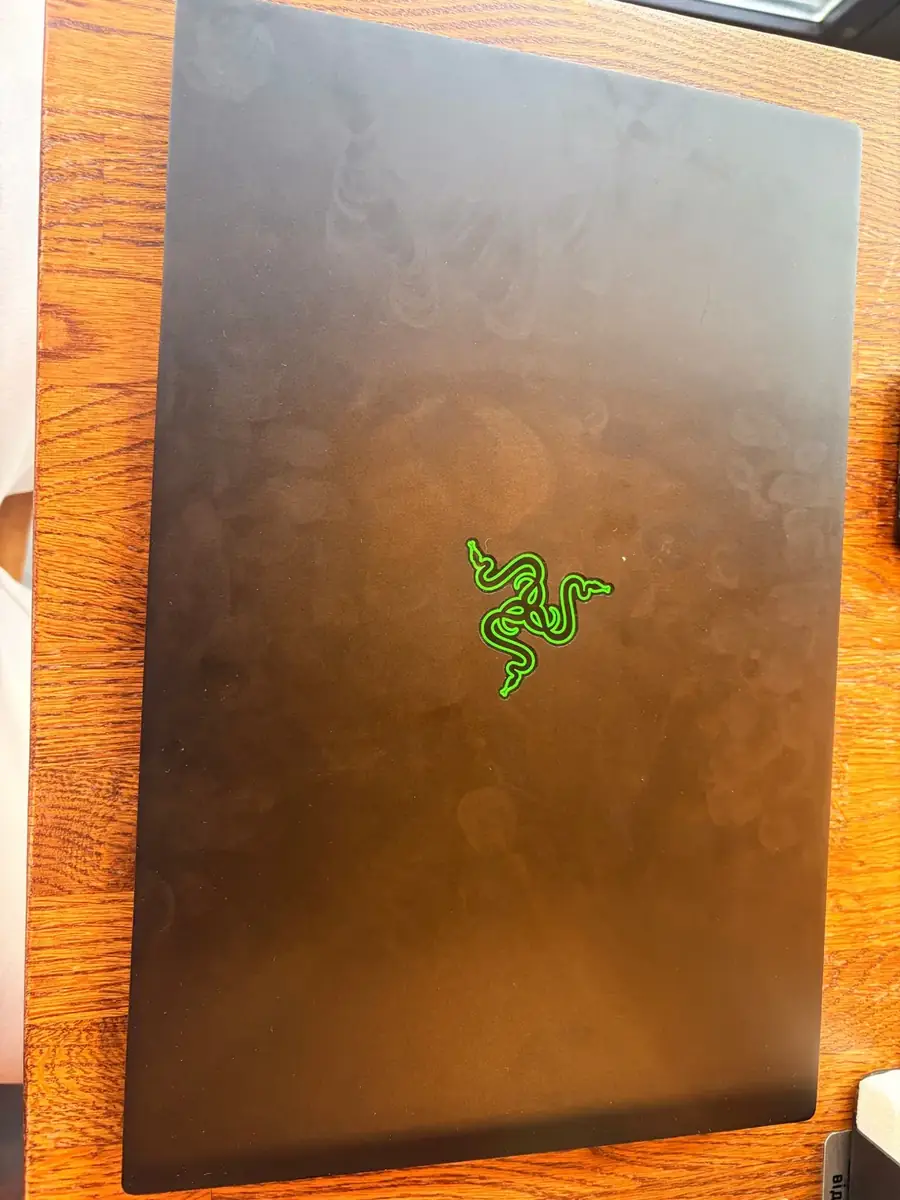

До нас приїхав Razer Blade 15 з типовою скаргою: сильно гріється і сам перезавантажується. Власник уже двічі міняв пасту в інших місцях — не допомогло. І це логічно: ребут починався ще до того, як процесор і відеокарта встигали нагрітися до критичних температур.

Коли ноутбук вимикається миттєво, без синього екрана і без плавного зниження частот, це майже завжди не термозахист процесора. Термозахист працює інакше: спершу тротлінг, потім плавне сповільнення, і лише у крайньому випадку вимкнення. Різкий обрив — це підпис захисту по струму.

Блок живлення дає ноутбуку 19–20 В, а процесору й відеочипу потрібно близько одного вольта при дуже великих струмах. Перетворення робить модуль VRM — набір силових ключів, дроселів і конденсаторів під керуванням ШІМ-контролера. В ігрових машинах цей вузол працює на межі проєктного запасу.

Деградація силових ключів

Силові транзистори (MOSFET або збірки DrMOS) із часом деградують від постійного нагріву: у них зростає опір у відкритому стані. Наслідок парадоксальний — фаза живлення починає розігріватися сама по собі, раніше за CPU і GPU. ШІМ-контролер безперервно опитує струм і температуру фаз; щойно одна з них виходить за межі, він знімає сигнал дозволу роботи і знеструмлює плату. Для користувача це виглядає як миттєвий ребут «на рівному місці».

Втрати в керамічних конденсаторах

На платі стоять сотні SMD-конденсаторів, які згладжують пульсації. Через циклічне розширення від нагріву в шарах кераміки з''являються мікротріщини, і конденсатор переходить у низькоомну втрату — фактично стає напівпровідником. Такий елемент перетворюється на мініатюрний нагрівач, споживання по лінії різко зростає, і спрацьовує захист від перевантаження по струму (OCP).

Обидва механізми дають однакову зовнішню картину: гарячий корпус і раптові перезавантаження. Відрізнити їх від «звичайного перегріву» можна лише вимірюваннями, а не заміною пасти.

• розібрали ноутбук і зняли покази струму споживання по чергових лініях;
• перевірили нагрів елементів без навантаження — частина зони живлення грілася аномально;
• прозвонили керамічні конденсатори на витік, знайшли елементи з просадженим опором;
• перевірили силові ключі у фазах — характерні ознаки деградації.

Тільки після цього почали паяльні роботи, а не навпаки.

Замінили проблемні елементи вузла живлення, відновили фази, оновили термоінтерфейс (паста на кристалах і термопрокладки на ланцюгах живлення й пам''яті), зібрали ноутбук і прогнали під навантаженням: тривалі стрес-тести окремо по процесору, окремо по відеокарті й у комбінованому режимі, з контролем температур і частот.

Вартість ремонту разом — 3800 ₴. Ноутбук тримає повне навантаження, вимикань немає, температури в межах норми для цієї платформи.

• **Не блокуйте вентиляційні отвори.** Робота на ліжку чи килимку — найшвидший шлях до перегріву вузла живлення, а не лише процесора.
• **Обслуговуйте раз на 12–18 місяців.** Пил на радіаторі підвищує загальну температуру всередині корпусу, а від неї страждають конденсатори.
• **Використовуйте рідний блок живлення.** Універсальні адаптери з просадками напруги додають навантаження на вхідні кола.
• **Реагуйте на перші ребути.** Одне-два вимкнення на місяць — це не «Windows глючить», це початок деградації, коли ремонт ще дешевий.

Якщо ноутбук вимикається миттєво, гріється в зоні лівого чи правого кута ще до запуску гри, або запах гарячої електроніки з''явився після кількох годин роботи — далі експлуатувати не варто. Прогорілий текстоліт під фазою живлення перетворює порівняно недорогий ремонт на заміну плати.

Ми беремося за такі роботи з платами ігрових ноутбуків Razer, ASUS ROG і TUF, Lenovo Legion, MSI, Acer Predator, HP Omen і Dell G-серії. Діагностику робимо до озвучення ціни, гарантія на роботи — до 12 місяців.
